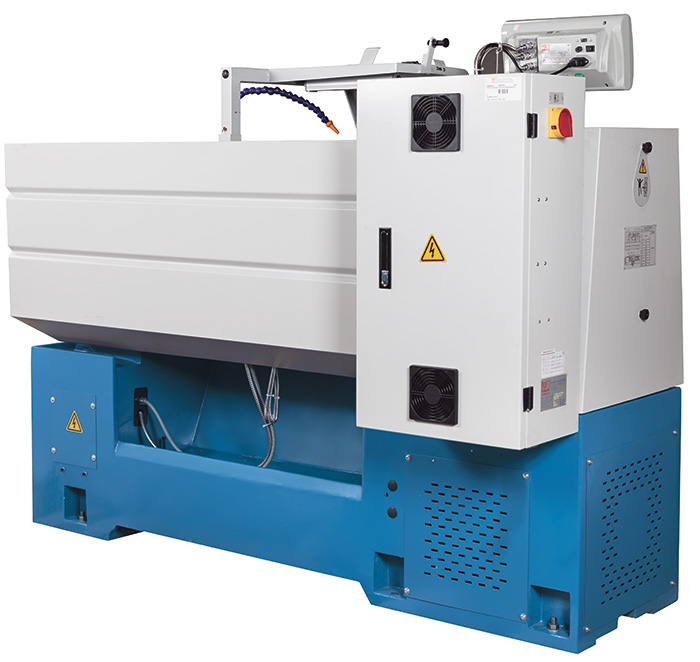

Šī V-Turn virpa ir viens no KNUTH pārdotākajiem darba galdiem, kas der arī rūpniecībā. Aprīkota ar invertoru un augstas veiktspējas motoru, tā sasniedz vārpstas ātrumu līdz 3000/min un apstrādā maza diametra sagataves efektīvi un vislabākajā kvalitātē. V-Turn modeļi piedāvā arī izturību un stabilitāti smagākai apstrādei.

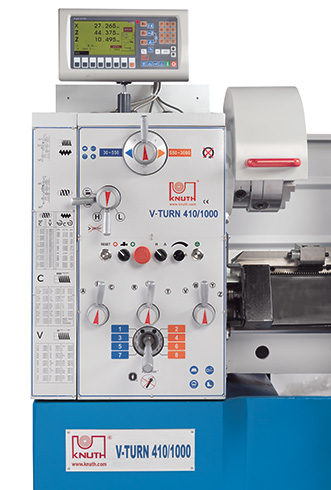

Saskaroties X-Pos integrētā funkcija “nemainīgs griešanas ātrums” pielāgo vārpstas ātrumu pagriešanas diametram un tādējādi nodrošina kvalitāti, kas ir salīdzināma ar CNC iekārtas rezultātiem.
Priekšrocības
- Vienmērīgs griešanas ātrums
- Augsts vārpstas ātrums un motora jauda
- Plašs standarta aprīkojums
- Pasaules vadošā ražotāja NSK rullīšu gultnis
Tehniskie dati
| Darba virsma |
| Centra platums |
1000 mm |
| Centra augstums |
205 mm |
| Pagriešanas diametrs virs gultnes |
380 mm |
| Pagriešanas diametrs virs atstarpes tilta |
580 mm |
| Pagriešanas diametrs virs balsta |
255 mm |
| Astarpes tilta garums |
250 mm |
| Gultnes platums |
250 mm |
| Kustība |
| Kustība pa X asi |
210 mm |
| Kustība pa Z1 asi |
140 mm |
| Augšējās slīdvirsmas šūpošanās diapazons |
45° |
| Virpas uzgalis |
| Ātruma diapazons, augsts |
550/min – 3000/min |
| Ātruma diapazons, zems |
30/min – 550/min |
| Vārpstas caurums |
52 mm |
| Vārpstas stiprinājums |
Camlock D1-6 |
| Vārpsta konuss |
6 MT |
| Padeve |
| Padeve pa X asi |
0,025 mm/R – 0,85 mm/R |
| Padeve pa Z asi |
0,05 mm/R – 1,7 mm/R |
| Vītņošana |
| Vītņošana, metriska |
(39) 0,2-14 mm |
| Vītņošana, diametriska |
(21) 8-44 DP |
| Vītņošana, modulis |
0,3 mm – 3,5 mm |
| Vītņošana, whitworth |
(45) 2-72 TPI |
| Tailstock |
| Tailstock sviras diametrs |
50 mm |
| Tailstock konuss |
4 MT |
| Tailstock sviras gājiens |
120 mm |
| Tailstock šķērsošanas regulēšana |
± 13 mm |
| Piedziņas jauda |
| Motora nominālā galvenā piedziņa |
5,5 kW |
| Izmēri un svars |
| Vispārējās dimensijas (G x P x A) |
1,94 m x 1 m x 1,32 m |
| Svars |
1200 kg |
