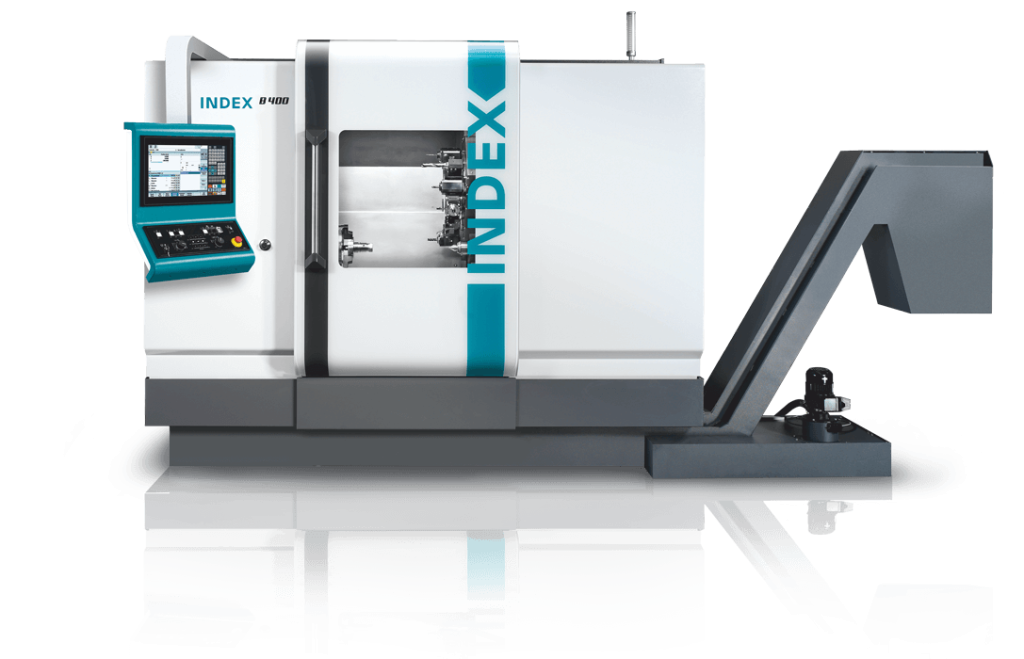

INDEX B400 ir loģisks tālākattīstības variants pārbaudītiem ražošanas risinājumiem INDEX grupā. Individuāli aprīkota, šī jaunā, elastīgā universālā virpa ieņem savu vietu gan instrumentu izgatavošanā un prototipu izgatavošanā, gan arī ražošanā. Gadu desmitiem uzkrātās zināšanas atspoguļojas daudzās dizaina detaļās, piemēram, kabatā panelī virs galvenās vārpstas, kas nodrošina garu urbšanas stieņu izmantošanu bez sadursmēm.
Galvenā vārpsta
NC aizmugurējais balsts
Zvaigžņu torņa un saliktā slīdņa uzstādīšana / Diska tornis
Pretvārpsta
| Darba zona | |
|---|---|
| Virpošanas garums | 750 mm |
| Galvenā vārpsta | |
|---|---|
| Stieņa caurlaidspēja | 82 mm |
| Patronas diametrs | 315 mm |
| Maks. ātrums | 4000 apgr./min |
| Jauda pie 100% / 40% | 16 kW / 24 kW |
| Griezes moments pie 100% / 40% | 375 Nm / 550 Nm |
| Pretvārpsta | |
|---|---|
| Stieņa caurlaidspēja | 65 mm |
| Patronas diametrs | 175 mm |
| Maks. ātrums | 4000 apgr./min |
| Jauda pie 100% / 40% | 8 kW / 12 kW |
| Griezes moments pie 100% / 40% | 79 Nm / 119 Nm |
| Aizmugurējais balsts | |
|---|---|
| Padeves spēks Z | 10’000 N |
| Ātrgaita Z | 8,5 m/min |
| Zvaigžņu tornis VDI30 | |
|---|---|
| Staciju skaits | 18 |
| Maks. ātrums | 6000 apgr./min |
| Jauda pie 25% | 8,8 kW |
| Griezes moments pie 25% | 19,5 Nm |
| Slīdņa gājiens X, ātrgaita, padeves spēks | 360 mm / 40 m/min / 11’900 N |
| Slīdņa gājiens Y, ātrgaita, padeves spēks | ± 60 mm / 20 m/min / 11’700 N |
| Slīdņa gājiens Z, ātrgaita, padeves spēks | 750 mm / 40 m/min / 11’900 N |
| Zvaigžņu tornis VDI40 | |
|---|---|
| Staciju skaits | 18 |
| Maks. ātrums | 5400 apgr./min |
| Jauda pie 25% | 10,5 kW |
| Griezes moments pie 25% | 37 Nm |
| Slīdņa gājiens X, ātrgaita, padeves spēks | 360 mm / 40 m/min / 11’900 N |
| Slīdņa gājiens Y, ātrgaita, padeves spēks | ± 60 mm / 20 m/min / 11’700 N |
| Slīdņa gājiens Z, ātrgaita, padeves spēks | 750 mm / 40 m/min / 11’900 N |
| Diska tornis VDI40 | |
|---|---|
| Staciju skaits | 12 |
| Maks. ātrums | 5400 apgr./min |
| Jauda pie 25% | 10,5 kW |
| Griezes moments pie 25% | 37 Nm |
| Slīdņa gājiens X, ātrgaita, padeves spēks | 360 mm / 40 m/min / 11’900 N |
| Slīdņa gājiens Y, ātrgaita, padeves spēks | ± 60 mm / 20 m/min / 11’700 N |
| Slīdņa gājiens Z, ātrgaita, padeves spēks | 750 mm / 40 m/min / 11’900 N |
| Izmēri, svars, pieslēguma jauda | |
|---|---|
| Garums x Platums x Augstums | 3,251 mm x 1,900 mm x 2,290 mm |
| Svars | 7800 kg |
| Pieslēguma jauda | 40 kW |

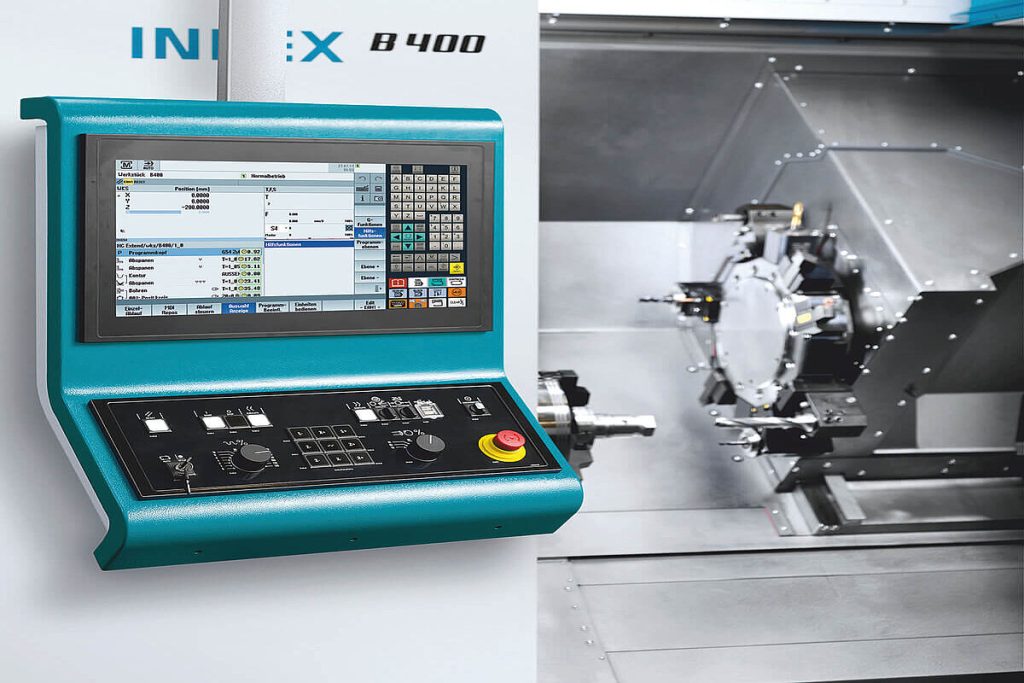

| Vadība | |
|---|---|
| Siemens | S840D sl |
| Multi-skārienekrāns | 18,5″ |
