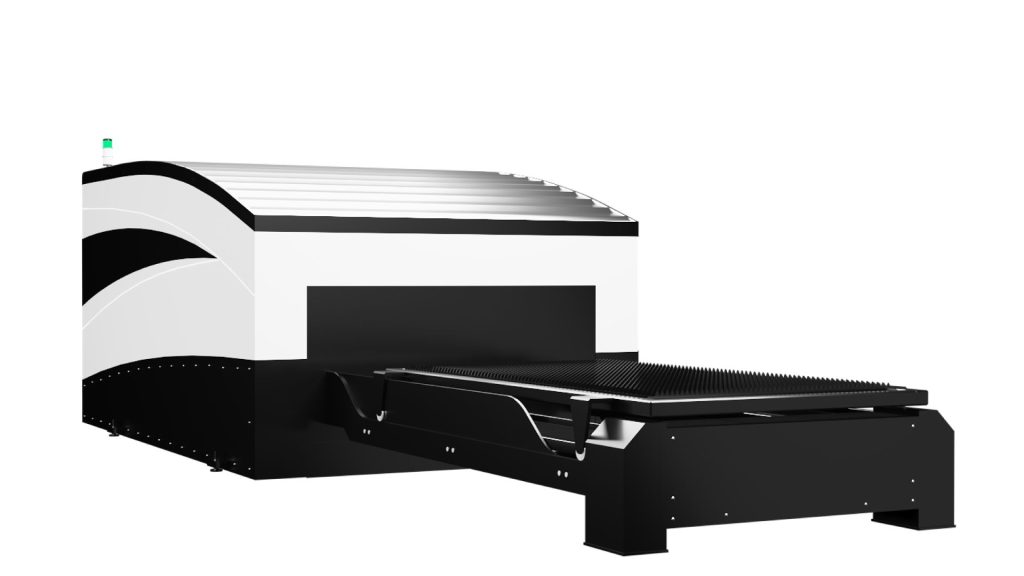

iNspire-Serie Laserschneidmaschinen

iNspire – pure Technologie, entwickelt von EAGLE

Dank des einzigartigen Maschinendesigns und den sorgfältig ausgewählten Komponenten, den dynamischen Linearmotoren an allen Achsen, dem modernen Kompositmaterial-Körper, der Karbonfasertraverse und dem eVa-Schneidkopf von EAGLE bietet die iNspire-Serie eine hohe Arbeitseffizienz. Die iNspire-Laserschneidmaschinen erreichen eine Positioniergeschwindigkeit von bis zu 350 m/min und eine Beschleunigung bis zu 6G. Die iNspire-Modelle sind mit einem Faserlaser von 1 bis 30 kW erhältlich.

Optimales Maschinenkonzept

EAGLE Laserschneidmaschinen sind so konzipiert, dass sie auch die höchsten Erwartungen der Kunden erfüllen. In der Standardausführung gewährleisten sie eine außergewöhnlich hohe Arbeitseffizienz, volle Prozessautomatisierung und niedrige Produktionskosten der geschnittenen Teile. Die Konstruktion der EAGLE Laser-Metallschneidmaschinen basiert auf dem Prinzip des „optimalen Maschinenkonzepts“, d. h. auf dem Ergebnis jahrelanger Arbeit, dem Sammeln von Erfahrungen und der Implementierung neuer Lösungen. Komposit-Maschinenkörper, Karbonfaser-Traversen, Linearmotoren an allen Achsen, eVA-Schneidkopf, Faserlaserquelle und ultraschneller Tischwechsler bilden eine dynamische Maschine, die unproduktive Zeiten auf ein absolutes Minimum reduziert.

Die besten Komponenten für ein effizientes Arbeiten

Die Maschinen der iNspire-Serie wurden unter Berücksichtigung der höchsten Kundenanforderungen entwickelt. Qualitativ hochwertige Komponenten senken die Kosten der geschnittenen Metalle und reduzieren die Gefahr von Produktionsausfällen. EAGLE ist ein Synonym für Zuverlässigkeit und störungsfreien Betrieb.

Höchste Schnittleistung

Die iNspire-Laserschneidmaschinenserie zeichnet sich durch hohe Dynamik und Top-Qualität aus. Sie erreicht eine Positioniergeschwindigkeit von bis zu 350 m/min und eine Beschleunigung bis zu 6G. Charakteristisch sind zudem die hohe Präzision der Schnittteile und der störungsfreie Betriebsablauf. Jede Laserschneidmaschine ist mit einer Faserlaserquelle mit einer Leistung zwischen 1 und 30 kW erhältlich. Dank ihres kompakten Designs beanspruchen die Laserschneidmaschinen keine große Standfläche, und ihre benutzerfreundliche Software bietet Ihnen die Möglichkeit, sofort mit der Arbeit zu beginnen.

Technische Daten

Arbeitsbereich

Maschinenmodell	[…]	1530	2040	2060	2560	2580	3080	25120	30120	25160	30160
X-Achse	[mm]	3060	4060	6060	6060	8070	8070	12090	12090	16110	16110
Y-Achse	[mm]	1540	2040	2040	2540	2598	3098	2598	3098	2598	3098
Z-Achse	[mm]	100	100	100	100	150	150	150	150	150	150
Max. Blechgewicht	[kg]	1000	1600	2400	3000	9600	11520	14400	17280	19200	23040

Abmessungen und Gewicht der Maschine*

Maschinenmodell	[…]	1530	2040	2060	2560	2580	3080	25120	30120	25160	30160
Länge	[mm]	10000	11200	14000	14000	22550	22550	31330	31330	41000	42000
Breite	[mm]	3080	4100	4100	4750	4500	5000	4500	5770	4600	5900
Höhe	[mm]	3060	3060	3060	3060	2700	2700	2750	2850	2800	2900
Gewicht	[t]	18	22	36	39	66	72	144	177	287	395
*Ungefähre Werte. Die genauen Parameter sind im Installationsplan der Maschine aufgeführt.

Maschinen-Spezifikationen

Höchstgeschwindigkeiten
Max. Schneidgeschwindigkeit	150 m/min
Achsparallel (X,Y)*	240 m/min
Simulant*	340 m/min
*Der maximale Geschwindigkeitswert hängt vom Arbeitsbereich der Maschine ab

Achsenparameter
Wiederholgenauigkeit +/-	0,03 mm
Konturgenauigkeit +/-*	0,05 mm
Beschleunigung**	60 m/s²
Minimales Inkrement	0,001 mm
Gemäß den Normen PE-EN ISO 9013 *Der maximale Geschwindigkeitswert hängt vom Arbeitsbereich der Maschine ab

Maximale Schnittstärke

Verfügbare Laserquelle	[…]	1kW	2kW	3kW	4kW	6kW	8kW	10kW	12kW	15kW	20kW
Baustahl	[mm]	10	16	20	20	30*	40*	50*	60*	60*	60*
Edelstahl	[mm]	4	10	15	20	30*	40*	50*	60*	60*	60*
Aluminium	[mm]	2	6	12	15	30*	35*	40*	50*	50*	50*
Messing	[mm]	2	4	6	8	12	15	20	30*	30*	30*
Kupfer	[mm]	1,5	4	6	6	10	15	20	25	25	25*
Maximale Stärke der zu verarbeitenden Materialien. Die erreichten Werte sind von der Qualität der verarbeiteten Materialien, der Qualität der Schneidgase, der Servicequalität, dem NC-Programm und dem Zustand der Verschleißteile abhängig *Laserschneidmaschine in der Schwerlastversion (HD) mit CatLine-Option
