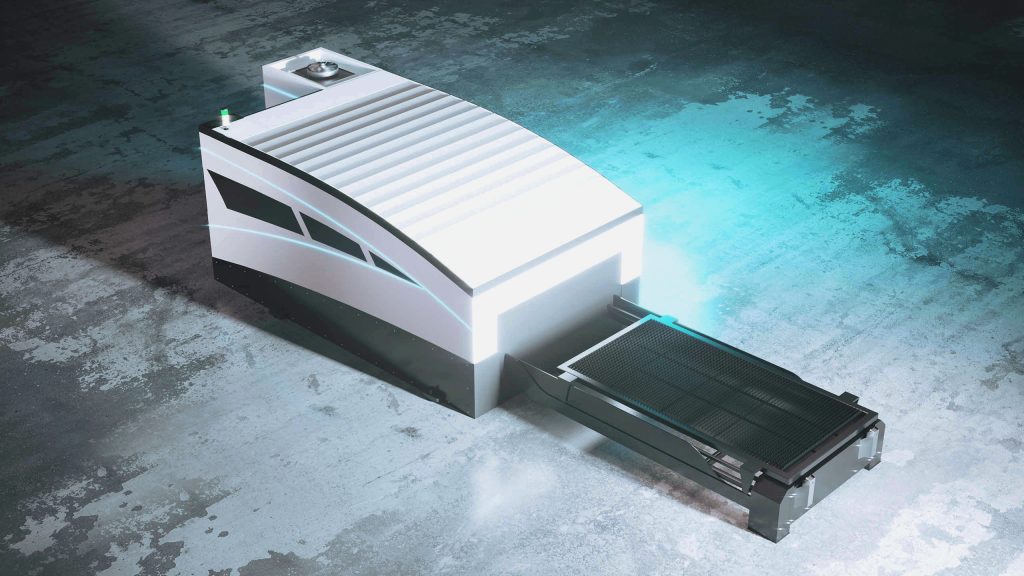

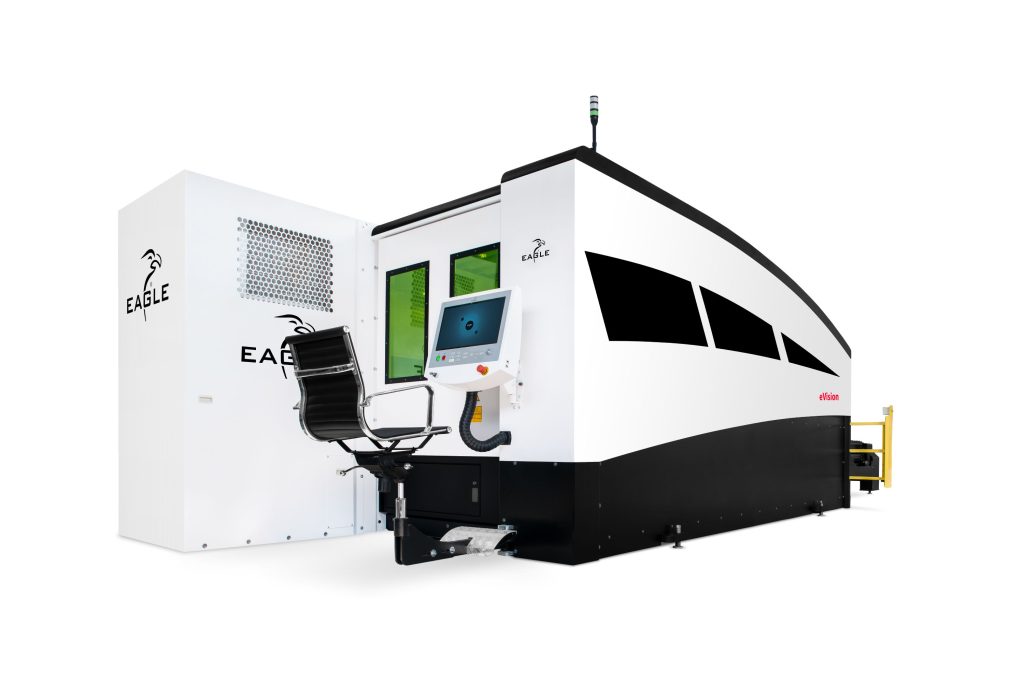

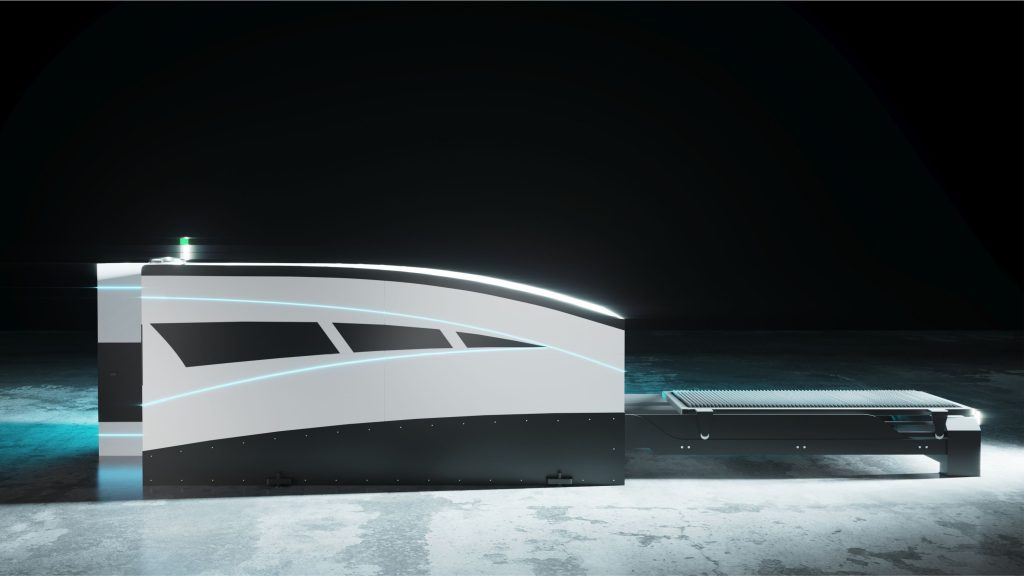

eVision-Serie Laserschneidmaschinen

eVision – pure Technologie, entwickelt von EAGLE

Mit dynamischen Linearmotoren an allen Achsen, einem modernen Kompositkörper und dem eVa-Schneidkopf von Eagle gewährleistet die eVision-Serie hohe Leistungen. Die Schneidsysteme der eVision-Serie erreichen Positioniergeschwindigkeiten bis zu 180 m/min, eine Beschleunigung bis zu 3G und eine Faserlaserquellen-Leistung bis 30 kW.

Optimales Maschinenkonzept

Die eVision-Laserschneidmaschinenserie zeichnet sich durch hohe Dynamik und Top-Qualität aus. Sie erreicht eine Positioniergeschwindigkeit von bis zu 180m/min und eine Beschleunigung bis zu 3G. Charakteristisch sind zudem die hohe Präzision der Schnittteile und der störungsfreie Betriebsablauf. Jede Laserschneidmaschine ist mit einer Faserlaserquelle mit einer Leistung zwischen 1 und 30 kW erhältlich. Dank ihres kompakten Designs beanspruchen die Laserschneidmaschinen im Vergleich zu anderen, auf dem Markt erhältlichen Maschinen nur eine geringe Standfläche, und ihre benutzerfreundliche Software bietet Ihnen die Möglichkeit, sofort mit der Arbeit zu beginnen.

Die Komponenten gewährleisten ein präzises Schneiden

Dank qualitativ hochwertiger Komponenten, wie z. B. Faserlaserquelle, eVa-Schneidkopf oder dem modernen Körper, können die eVision-Laserschneidmaschinen durchgehend an 7 Tagen der Woche, an 365 Tagen im Jahr eingesetzt werden. Aufgrund der Spitzenleistungen und der niedrigen Betriebskosten wird die eVision-Serie in der anspruchsvollen Massenproduktion am häufigsten eingesetzt.

Technische Daten

Arbeitsbereich

Maschinenmodell	[…]	1530	2040	2060	2560	2580	3080	25120	30120	25160	30160
X-Achse	[mm]	3060	4060	6060	6060	8070	8070	12090	12090	16110	16110
Y-Achse	[mm]	1540	2040	2040	2540	2598	3098	2598	3098	2598	3098
Z-Achse	[mm]	100	100	100	100	150	150	150	150	150	150
Höchstgewicht des Blechs	[kg]	1000	1600	2400	3000	9600	11520	14400	17280	19200	23040

Abmessungen und Gewicht der Maschine*

Maschinenmodell	[…]	1530	2040	2060	2560	2580	3080	25120	30120	25160	30160
Länge	[mm]	10000	11200	14000	14000	22550	22550	31330	31330	41000	42000
Breite	[mm]	3080	4100	4100	4750	4500	5000	4500	5770	4600	5900
Höhe	[mm]	3060	3060	3060	3060	2700	2700	2750	2850	2800	2900
Gewicht	[t]	18	22	36	39	52	72	81	101	99	124
*Ungefähre Werte. Die genauen Parameter sind im Installationsplan der Maschine aufgeführt.

Maschinen-Spezifikationen

Höchstgeschwindigkeiten
Max. Schneidgeschwindigkeit	150 m/min
Achsparallel (X,Y)**	150 m/min
Simulant*	200 m/min
*Der maximale Geschwindigkeitswert hängt vom Arbeitsbereich der Maschine ab

Achsenparameter
Wiederholgenauigkeit +/-	0,03 mm
Konturgenauigkeit +/-*	0,1 mm
Beschleunigung**	30 m/s²
Minimales Inkrement	0,001 mm
Gemäß den Normen PE-EN ISO 9013 *Der maximale Geschwindigkeitswert hängt vom Arbeitsbereich der Maschine ab

Maximale Schnittstärke

Verfügbare Laserquelle	[…]	1kW	2kW	3kW	4kW	6kW	8kW	10kW	12kW	15kW	20kW
Baustahl	[mm]	10	16	20	20	30*	40*	50*	60*	60*	60*
Edelstahl	[mm]	4	10	15	20	30*	40*	50*	60*	60*	60*
Aluminium	[mm]	2	6	12	15	30*	35*	40*	50*	50*	50*
Messing	[mm]	2	4	6	8	12	15	20	30*	30*	30*
Kupfer	[mm]	1,5	4	6	6	10	15	20	25	25	25*
Maximale Stärke der zu verarbeitenden Materialien. Die erreichten Werte sind von der Qualität der verarbeiteten Materialien, der Qualität der Schneidgase, der Servicequalität, dem NC-Programm und dem Zustand der Verschleißteile abhängig *Laserschneidmaschine in der Schwerlastversion (HD) mit CatLine-Option
